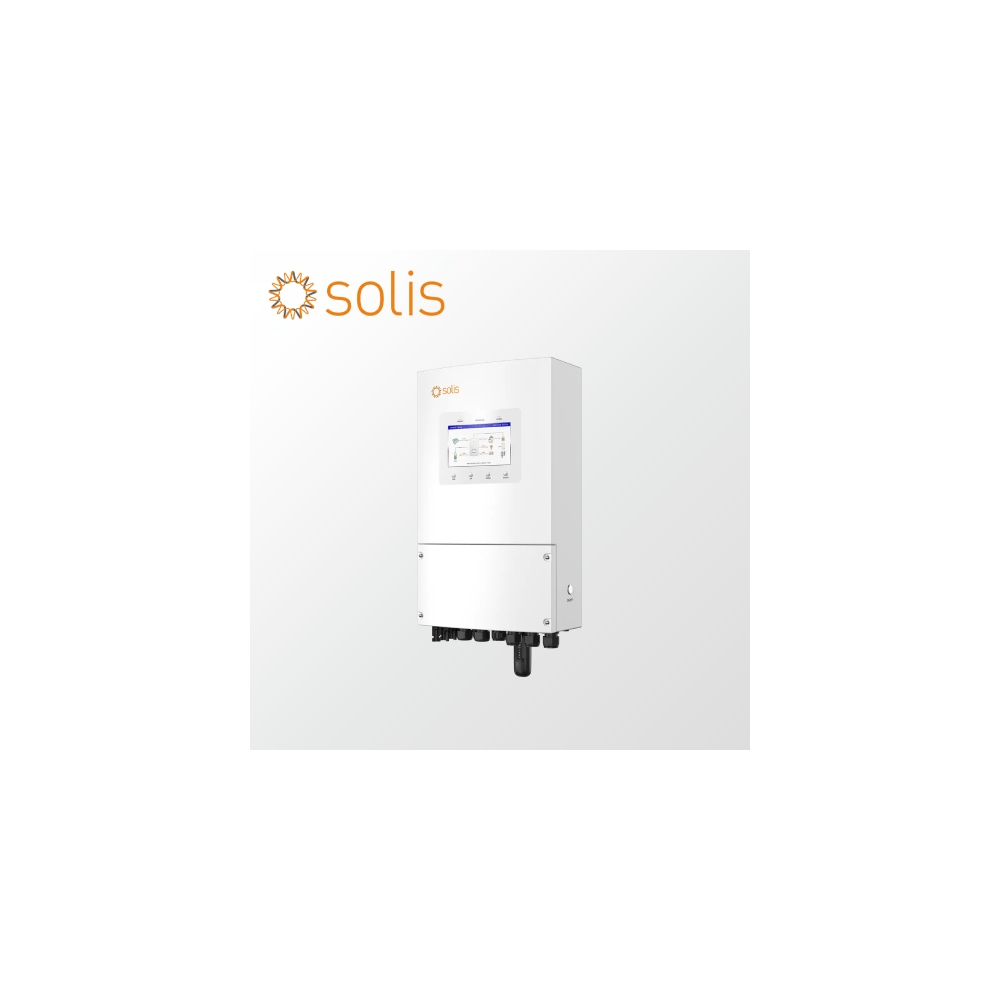

Onduleur Solis S6-EH1P6K-L-PLUS

Compatibilité avec générateur et micro-réseau : Cet onduleur peut fonctionner avec un générateur pour prolonger l’autonomie lors des pannes de réseau. Il supporte également la connexion de plusieurs onduleurs pour former un micro-réseau, offrant une solution évolutive pour les besoins énergétiques croissants des foyers.

Gestion avancée des charges et protection renforcée : Avec ses deux ports de secours, il permet une gestion différenciée des appareils prioritaires et non prioritaires. Son boîtier étanche IP66 et ses multiples protections intégrées garantissent une utilisation fiable et sécurisée dans diverses conditions environnementales.

Paramètre Valeur

ENTRÉE DC (PV)

Puissance max. recommandée du champ PV 12 kW

Puissance PV utilisable max. 9,6 kW

Tension d’entrée max. 500 V

Tension nominale 380 V

Tension de démarrage 90 V

Plage de tension MPPT 90 – 435 V

Courant d’entrée max. 16 A / 16 A

Courant de court-circuit max. 20 A / 20 A

Nombre MPPT / Nombre max. de chaînes 2 / 2

BATTERIE

Type de batterie Li-ion / Plomb-acide

Plage de tension batterie 40 – 60 V

Puissance charge/décharge max. 6 kW

Courant charge/décharge max. 135 A

Communication CAN / RS485

SORTIE AC (Réseau)

Puissance de sortie nominale 6 kW

Puissance apparente max. 6 kVA

Phase de fonctionnement L/N/PE

Tension réseau nominale 220 V / 230 V

Fréquence réseau nominale 50 Hz / 60 Hz

Courant de sortie nominal 27,3 A / 26,1 A

Courant de sortie max. 27,3 A / 26,1 A

Facteur de puissance > 0,99 (0,8 leading – 0,8 lagging)

THDI < 2%

ENTRÉE AC (Réseau)

Plage de tension d’entrée 187 – 253 V

Courant d’entrée max. 40 A

Plage de fréquence 45 – 55 Hz / 55 – 65 Hz

SORTIE AC (Secours)

Puissance de sortie nominale 6 kW

Puissance apparente max. 2 × puissance nominale, 10 s

Temps de commutation secours < 4 ms

Tension de sortie nominale L/N/PE, 220 V / 230 V

Fréquence nominale 50 Hz / 60 Hz

Courant de sortie nominal 27,3 A / 26,1 A

Courant de passage AC max. 40 A

THDv (@charge linéaire) < 2%

ENTRÉE GÉNÉRATEUR

Puissance d’entrée max. 6 kW

Courant d’entrée max. 27,3 A / 26,1 A

Fréquence d’entrée nominale 50 Hz / 60 Hz

EFFICACITÉ

Efficacité max. 96,2%

Efficacité UE 96,1%

Efficacité charge BAT par PV/AC 93,3% / 93,9%

Efficacité décharge BAT vers AC 93,8%

PROTECTION

Surveillance défaut de terre Oui

Protection polarité inverse DC Oui

Détection d’arc (AFG 2.0) Optionnelle

Classe protection / Catégorie surtension I / II (PV et BAT), III (Réseau et Secours et Gen)

CARACTÉRISTIQUES GÉNÉRALES

Dimensions (L × H × P) 335 × 560 × 253 mm

Poids 23 kg

Topologie Isolation haute fréquence (batterie)

Plage température fonctionnement -40 °C à +60 °C

Protection (IP) IP66

Niveau sonore < 65 dB(A)

Refroidissement Refroidissement naturel / Ventilation intelligente

Altitude max. fonctionnement 3000 m

Normes de connexion réseau NRS 097-2-1, IEC 62116, G98, CEI 0-21, etc.

Normes sécurité/EMC IEC/EN 62109-1/-2, EN 61000-6-2/-3

CONNEXIONS

Connexion DC Connecteur MC4 (PV) / Bornier (BAT)

Connexion AC Bornier

Affichage Écran LCD 7,0″ + Bluetooth + APP

Communication RS485, CAN, Optionnel : Wi-Fi, GPRS, LAN
